황화물계 전고체 전지의 고압 과제를 극복하는 방법—글로벌 기술 경로 심층 분석 [SMM 분석]

SMM, 9월 3일:

핵심 포인트: 황화물계 전고체 전지에 요구되는 고압(20MPa 이상)은 업계의 병목 과제다. 전 세계 4대 저압화 기술 경로 중 중국 팀의 성과가 두드러진다. FAW × 동방이공대학이 5MPa에서 대용량 전지 셀의 돌파를 실현했고, 중국과학원 물리연구소 황쉐제 팀은 외부 압력 0에서의 작동을 달성했다. 핵심 기술 경로는 단단한 고체-고체 계면에 탄성 자기적응 계면층을 도입하여 외부 기계적 가압을 대체하는 것이다. 압력이 '고압'에서 '저압', '무압'으로 계속 낮아짐에 따라 황화물계 전고체 전지의 산업화가 크게 가속화되고 있다.

서론: 2026년 9월 1일, 중국 FAW는 동방이공대학과 협력하여 황화물계 전고체 전지의 저압 작동 분야에서 중대한 기술적 돌파를 달성했다. 관련 성과는 국제 최고 권위 학술지 Advanced Energy Materials에 "이온-엘라스토머 계면이 저압·고안정성 전고체 전지를 가능하게 한다"라는 제목으로 게재되었다. 전고체 전지가 일반적으로 20MPa 이상의 작동 압력을 필요로 한다는 업계 병목 과제를 해결하기 위해, 양측은 재료 형태 제어, 저압 전지 구조 설계, 제조 공정 최적화를 통해 5MPa의 저압 조건에서 대용량 황화물계 전고체 전지 셀의 안정적인 사이클링을 성공적으로 실현했다. 이번 돌파는 중국이 황화물계 전고체 전지의 실용화에 필수적인 핵심 기술에서 중요한 진전을 이루었음을 의미한다.

1. 황화물계 전고체 전지에 고압이 필요한 이유는?
황화물 고체 전해질은 액체 전해질에 근접한 높은 이온 전도도를 가지며, 일부 재료는 10⁻² S/cm 수준에 도달하지만 본질적으로 취성이 있는 재료다. 충방전 과정에서 전극의 부피 팽창과 수축으로 인해 고체-고체 계면에 틈이 생기고 접촉이 악화될 수 있다. 이온 및 전자 전달 경로를 유지하기 위해 실험실 및 초기 엔지니어링 검증 단계에서는 일반적으로 약 3~12MPa 범위의 비교적 높은 외부 적층 압력이 필요하며, 일부 시나리오에서는 약 20MPa까지 요구된다. 이는 제곱센티미터당 약 200kg의 압력에 해당한다.
이러한 고압 요구는 일련의 공학적 과제를 수반한다. 배터리 팩에는 무거운 가압 장치가 필요하고, 시스템 에너지 밀도가 크게 저하되며, 대량 생산 비용이 급격히 상승한다. 따라서 작동 압력을 20 MPa 이상에서 한 자릿수 또는 심지어 0까지 낮추는 방법은 전 세계 전고체 배터리 연구의 핵심 과제가 되었다.
2. 글로벌 기술 경로 개요
현재 전 세계 황화물계 전고체 배터리의 작동 압력 저감을 위한 기술 경로는 계면 공학, 전해질 개질, 전극 구조 설계, 셀 구조 혁신의 네 가지 주요 방향으로 요약할 수 있다.
2.1 계면 공학 경로
현재 가장 많은 성과와 가장 획기적인 돌파구가 집중된 경로이다. 핵심 아이디어는 전극과 전해질 사이에 기능성 계면층을 도입하여 부피 변화를 적응적으로 보상하고 접촉 안정성을 유지하는 것이다.
(1) 이온 엘라스토머 계면(중국 FAW × 동방이공대학)
기술명: 이온 엘라스토머 계면
핵심 팀: FAW 연구개발원 × 닝보 동방이공대학
기술적 특징: 재료 형태 제어, 저압 셀 구조 설계 및 제조 공정 최적화를 통해 고체-고체 계면에 이온 전도 능력과 탄성 자가 적응 기능을 갖춘 계면층을 구축한다. 이 계면은 사이클 중 고체-고체 계면의 접촉 안정성을 개선하고 외부 압력에 대한 셀의 의존성을 크게 줄일 수 있다. 성과 지표: 대용량 전고체 배터리 셀이 5 MPa의 저압에서 안정적으로 사이클한다.
산업적 의의: 현재까지 대용량 셀 수준에서 공학적 실현 가능성이 가장 높은 돌파구 중 하나로, 대량 생산 응용 경로가 명확하다.
(2) 음이온 조절 기술(중국과학원 물리연구소 × 화중과기대학 × 중국과학원 닝보재료기술공학연구소)
기술명: 음이온 조절
핵심 팀: 중국과학원 물리연구소 황쉐제 교수 연구팀, 화중과기대학 장헝 교수 연구팀, 중국과학원 닝보재료기술공학연구소 야오샤인 교수 연구팀
기술적 특징: 전해질과 리튬 전극 사이에 '특수 접착제' 층, 즉 요오드화 이온에 의해 조절되는 동적 계면층을 구축함으로써 리튬 음극의 부피 변화에 적응하고 낮은 외부 압력 또는 무압 조건에서도 '강성' 전해질과 리튬 음극 간의 밀접한 접촉을 유지할 수 있다. 이 기술은 '계면 복구'에 비유되며, 세계 최초로 보고된 무외부압 황화물 전해질 전고체 리튬 금속 전지이다. 관련 성과는 Nature Sustainability에 게재되었다.
전문가 평가: 미국 메릴랜드대학교 전고체 전지 전문가인 왕춘성 교수는 이 연구가 전고체 전지의 상용화를 제약하는 핵심 병목 문제를 해결했다고 평가했다.
성과 지표: 무외부압 조건에서 안정적인 작동을 달성했다.
(3) 기계적 적응형 폴리로탁세인 중간층 (Coskun 그룹 등)
기술명: 기계적 적응형 폴리로탁세인 중간층
핵심 팀: 국제 공동 연구팀 (장욱 최 등)
기술적 특징: 탄성 고분자와 기계적으로 얽힌 폴리로탁세인(PR)을 기반으로 한 기계적 적응형 음극 계면을 설계했다. 폴리로탁세인의 '도르래' 효과로 계면층이 응력 하에서 적응적으로 변형되어 안정적인 고체-고체 접촉을 유지한다. 관련 성과는 Angewandte Chemie에 게재되었다.
성과 지표: 낮은 적층 압력에서 고에너지밀도 황화물 전고체 전지의 안정적인 작동을 달성했다.
(4) 유기 이온성 플라스틱 결정 코팅 (ScienceDirect)
기술명: 유기 이온성 플라스틱 결정 코팅
핵심 팀: 국제 공동 연구팀
기술적 특징: 테트라메틸암모늄 비스(트리플루오로메탄설포닐)이미드(TMATFSI)로 고니켈 양극(LiNi₀.₉Co₀.₀₅Mn₀.₀₅O₂)을 표면 개질하여 황화물 전고체 전지에 필요한 적층 압력을 낮춘다.
성능 지표: 낮은 적층 압력에서 안정적인 작동을 달성했다.
(5) 원위치 중합 겔 중간층 (중국과학원 물리연구소 우판 팀)
기술명: DOL 원위치 중합 겔 중간층
핵심 팀: 중국과학원 물리연구소 우판 교수 연구팀
기술적 특징: 양극 계면에 DOL in-situ 중합 겔 중간층을 도입하여 계면 접촉을 개선한다.
성능 지표: 조립된 LFP/황화물 전해질 풀셀은 극도로 낮은 외부 압력(0.5 MPa)과 상온, 높은 C-rate(2C) 조건에서 300회 이상의 안정적인 사이클을 달성한다.
2.2 전해질 개질 경로
핵심 아이디어는 전해질 자체를 더 부드럽고 변형 가능하게 만들어 저압 조건에서도 전극과 우수한 접촉을 유지하도록 하는 것이다.
(1) 자기 제한 다기능 복합 황화물 전해질 (중국과학원 물리연구소 우판 팀)
기술 명칭: 자기 제한 전해질 설계 / 다기능 복합 황화물 전해질 (M-CSE)
핵심 팀: 중국과학원 물리연구소 우판 교수 연구팀
기술적 특징: 자기 제한 전해질 설계 개념을 제안하고, 다기능 복합 황화물 전해질 M-CSE를 개발하여 리튬 금속 계면의 불안정성과 리튬 덴드라이트 성장 문제를 성공적으로 해결했다. 동시에 3D 프린팅 기술을 결합하여 저적층압 파우치 전지를 제조했다.
성능 지표: 황화물 파우치 전지의 작동 적층압을 2 MPa로 낮추고, 에너지 밀도는 219 Wh/kg에 도달했으며, 500 사이클 후 용량 유지율은 95.04%이다. 또 다른 연구에서는 PEVA-LiDFOB 계면 접착 전략을 사용하여 파우치 전지가 2 MPa에서 100 사이클 후 90.6%의 용량 유지율을 달성했다.
(2) 수소화붕소 치환 황화물 전해질
기술 명칭: 수소화붕소 치환 황화물 전해질 (Li₃PS₄-xLiBH₄, LPSBH)
핵심 팀: 국제 공동 연구팀
기술적 특징: 기계적 밀링을 통해 높은 변형성을 갖는 황화물 전해질을 합성하여 저적층압 조건에서 안정적인 물리적 계면 접촉을 가능하게 한다.
성능 지표: 저적층압 조건에서 우수한 성능을 달성했다.
(3) 탄성 전해질 (난징대학 허핑/저우하오선 팀)
기술 명칭: 탄성 전해질
핵심 팀: 난징대학 공학·응용과학대학 허핑 교수 및 저우하오선 교수 팀
기술적 특징: 이중 단량체 공중합체와 깊은 공융 혼합물을 기반으로 한 탄성 전해질을 설계하여 높은 상온 이온 전도도(2×10⁻³ S/cm)를 달성했다.
성과 지표: 외부 압력 없이 전지 내부 자체 압력만으로 전고체 전지의 안정적인 작동을 구현했다.
2.3 전극 구조 설계 경로
(1) 자기 프리스트레스 실리콘-탄소 음극
기술 명칭: 자기 프리스트레스 실리콘-탄소 음극(Self-Pressure Silicon-Carbon Anode)
기술적 특징: 음극 내부에 프리스트레스 설계를 도입하여 사이클 동안 전극이 자발적으로 계면 접촉을 유지한다.
성과 지표: 황화물 고체 전해질 반쪽 전지에서 700사이클 달성, 용량 유지율 79.2%, 최소 적층 압력 2 MPa.
(2) 하이니켈 양극 구조/계면 제어(리뷰)
핵심 팀: Zhang Yajuan, Li Jinliang, Zhang Xi, Li Yue, Sun Peng, Xu Hao, Pan Likun 외.
기술적 특징: 하이니켈 층상 양극에 대해 입자 크기, 조성 구배 도핑, 기공 구조 설계 및 계면 코팅의 정밀한 제어를 통해 압력 유발 기계적 열화를 완화한다. 이 리뷰는 Acta Physico-Chimica Sinica에 게재되었다.
2.4 전지 셀 구조 혁신 경로
(1) 등방성 전지 설계
기술 명칭: 등방성 전지 설계(Isotropic Cell Design)
핵심 팀: 국제 공동 연구팀
기술적 특징: 유체 가압 매체를 사용하여 전지에 완전히 균일한 압력(등방성 가압)을 가함으로써 더 적은 총 압력으로 안정적인 계면 접촉을 달성한다.
성과 지표: 리튬 금속 고체 파우치 전지가 단 2 MPa의 낮은 압력에서 우수한 초고속 충전 성능을 달성했다.
(2) 변형률 조정 전략
기술 명칭: 변형률 조정 전략
핵심 팀: Guangnian Guke (Suzhou) Technology Co., Ltd. 외.
기술적 특징: FeS₂ 양극과 사전 리튬화 실리콘 음극을 모델 시스템으로 사용하여 변형률 조정 설계를 통해 부피 변화를 해결한다.
성과 지표: 15 MPa에서 안정적인 장기 사이클링을 달성했으며, 파우치 배터리는 500회 이상 안정적으로 사이클링할 수 있다.

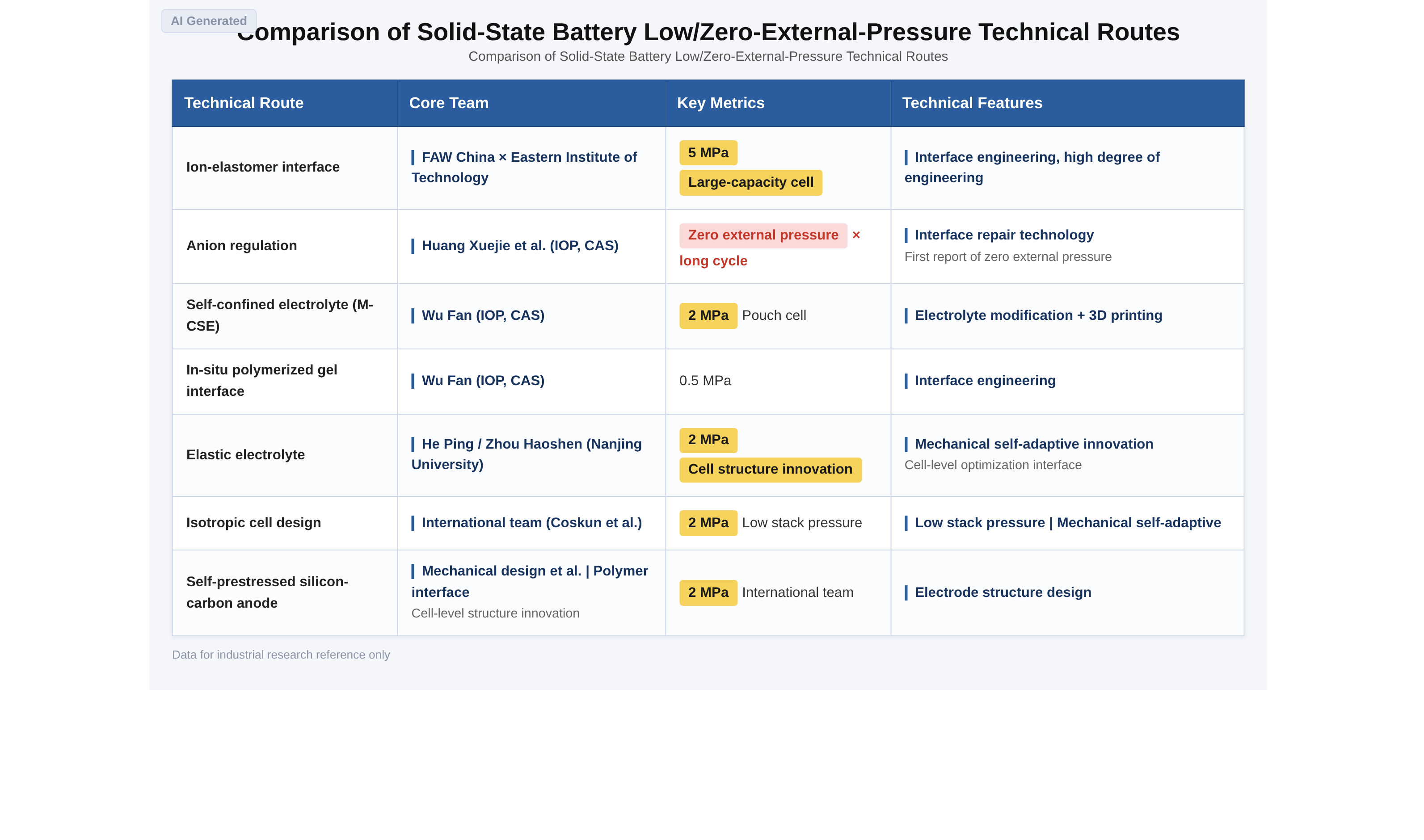

III. 기술 경로 비교 요약
현재 황화물계 전고체 전지의 저압 작동은 계면 공학, 전해질 개질, 구조 설계 등에서 다중 경로 돌파를 이루었다. 중국 팀은 무외부 압력(황쉐제 등)과 5 MPa 대용량 배터리 셀(FAW × 동방이공대학) 등 핵심 지표에서 국제적으로 선도적인 위치에 있다. 압력은 20 MPa 이상에서 한 자릿수 또는 심지어 0까지 크게 낮아졌고, 엔지니어링 프로세스가 현저히 가속화되어 전고체 전지의 대규모 양산을 위한 견고한 기반을 마련했다.

IV. 산업적 시사점
위의 기술 전모에서 알 수 있듯이, 황화물계 전고체 전지의 작동 압력 저감은 다중 경로 병행 구도를 형성했다.
첫째, 중국이 선도적 위치에 있다. 위에서 언급한 8가지 주요 기술 경로 중 중국 팀이 절반 이상을 주도하거나 참여하고 있으며, 가장 상징적인 두 지표인 무외부 압력(황쉐제 팀)과 5 MPa 대용량 배터리 셀(FAW × 동방이공대학)에서 돌파를 이루었다.
둘째, 계면 공학이 현재 가장 활발한 방향이다. 이온 엘라스토머 계면, 음이온 조절, 폴리로탁세인 계면 등 그 핵심은 '단단한' 고체-고체 계면을 '탄성적으로' 만드는 것이다. 즉, 외부 압력에 의존하지 않고도 부피 변화에 적응할 수 있게 하는 것이다.
셋째, '고압'에서 '저압'으로, 다시 '무압'으로의 단계적 돌파가 진행 중이다. 5 MPa(FAW), 2 MPa(우판 팀, 등방성 설계), 0.5 MPa(원위치 중합 계면), 무외부 압력(황쉐제 팀, 난징대학교 탄성 전해질) - 압력 수치의 지속적인 하락은 전고체 전지를 '실험실 사치품'에서 '산업화 제품'으로 밀어 올리고 있다.
넷째, 엔지니어링이 다음 단계의 핵심 전장이다. FAW의 돌파가 큰 주목을 받는 이유는 5 MPa 지표뿐만 아니라 대용량 배터리 셀과 대규모 양산을 명확히 지향하고 있기 때문이다. 소재 돌파에서 배터리 셀 돌파, 그리고 시스템 통합 돌파로 이어지며 황화물계 전고체 전지의 산업화가 빠른 궤도에 진입하고 있다.

SMM 전고체 전지 컨퍼런스 참석자 명단(일부)

참고: 본문에서 언급된 사항에 대해 추가할 내용이 있거나 전고체 전지 개발 동향을 주시하고 계신다면 언제든지 연락 주시기 바랍니다. 연락처는 다음과 같습니다.

전화: 021-20707860 (또는 위챗 13585549799 추가) 양차오싱, 감사합니다!

관련 자료
